El eje diferenciado es un eje sofisticado de la bobina para la máquina de la re-devanadera de la cortadora, usado como devanadera a dos caras del eje (tipo de la bobina del centro).
1. Es capaz de compensar la variación de la velocidad debido a la variación de la galga con multi corazones.
2. El mínimo anchura de la base de 20 milímetros es posible.
3. La tenencia del carrete es posible en cualquier posición a través de la anchura.
4. el Ninguno-tiempo perdió en colocar corazones de nuevo puesto que no se requiere ningunos pedazos de distancia.
5. El eje puede funcionar en muy de alta velocidad.
Este eje consiste en el eje ranurado, las vejigas de goma, difícilmente y la jaula de acero de la tierra con el tipo agarrador de la bola. Tira de Teflon® para un resbalamiento mejor y los segmentos autolubricadores que separan dos jaulas de acero adyacentes.
Tamaños
1. Conveniente para la identificación 3 " y 6 de la base "
2. Longitud según el requisito.
Capacidades
1. Carga hasta 2 toneladas
2. Conveniente para el diámetro 3 de la base L.D. ", 4 ", 6 ", 8 " (tamaño métrico y tamaños especiales también producidos)
3. Longitud como sea necesario
4. Acelere a Mtrs 1000/minuto
5. Conveniente para los materiales de la base: Papel, acero, termoplástica
6. Anchura mínima de la base 20 milímetros
Materiales de la construcción generales
1. Pipa - acero
2. Generales del extremo - acero - simples o endurecidos
3. Leva - latón
4. Estirones - acero/caucho endurecidos
EJE MECÁNICO (VEJIGA MENOS EJE)
Esto es un tipo eje del estirón pero la tenencia de la base se inicia mecánicamente y no neumáticamente. Este eje consiste en principalmente la pipa ranurada, los estirones de acero, la leva de cobre amarillo, el trinquete etc. El eje es capaz de tomar cualquier desafío resultante carga y de velocidad pesadas. Es posible solamente debido a agarrar y el centro positivos de la base alcanzados sin ningunos esfuerzos adicionales con la ayuda de diseño de la leva/del estirón. Es mucho ventajoso con los corazones que tienen diámetro interior desigual. La llave y el perno del extranjero-casquillo previenen cualesquiera que esquilan de diarios - instale tubos a asamblea.
Tamaños
1. Conveniente para la identificación 3 " y 6 de la base "
2. Longitud según el requisito
EJE DE CERRADURA RÁPIDO
El modelo económico para el eje de la Re-devanadera que tiene todas las ventajas tiene gusto del resbalamiento, de la variación servicial de la galga, de una anchura más pequeña etc. de la base con solamente la limitación de la hora necesaria para colocar de nuevo de la base. Este eje es conveniente para los corazones de papel.
Tamaños
1. Conveniente para la identificación de la base. 3 ", 4 " y 6 "
2. Longitud según el requisito
3. Las cerraduras rápidas individuales están también disponibles teniendo anchura de 50 milímetros, de 75 milímetros, de 100 milímetros y de 300 milímetros. El alesaje de la cerradura rápida es específico.
EJE DE MULTI-TUBE
Esto es un eje muy de uso general. Consiste en principalmente la pipa ranurada, los diarios a la máquina de los usuarios de la habitación, los estirones, la vejiga de goma y la válvula de no retorno. Estos tipos de ejes son convenientes para las etapas que desenrollan y que enrollan. Puede acomodar sola base, multi quita el corazón de la anchura a más de 150 milímetros. El tipo de material de la pipa, material del estirón se decide basó condiciones de servicio como el material de la carga, de la velocidad y de la base. Las limitaciones son, no puede tomar el cuidado de la variación de la galga o de la variación individual de la velocidad de la base puesto que el resbalamiento no se alcanza y la anchura de la base menos de 1 50 milímetros.
Tamaños
1. Conveniente para el diámetro 3 de la identificación de la base ", 4 ", 6 ", 8 " (tamaño métrico y tamaños especiales también producidos)
2. Longitudes según el requisito de los clientes
TIPO EJE EXTENSIBLE DE LA HOJA DEL AIRE
Este tipo de eje consiste en principalmente la pipa baja ranurada, las hojas del metal con el nudo/la endentadura, la vejiga de goma, la válvula de no retorno y los diarios convenientes.
Este tipo de eje se puede utilizar en desenrolla la estación, pero utilizado principalmente en la etapa del rebobinado para las ventajas como:
1. Anchura estrecha de la base
2. Para prevenir daño a los corazones finos (ayuda del 100% disponible para la identificación de la base)
3. La bobina del corazón-menos es ocasionalmente también posible
Esto también tiene una limitación para acomodar la galga y la variación de la velocidad.
Tamaños
1. Conveniente para la identificación 3, 4 y 6 de la base (tamaño métrico y tamaños especiales también producidos)
2. Longitudes como sea necesario

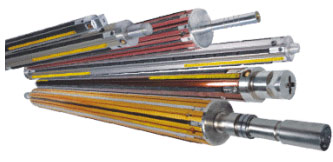

Eje del estirón:
Los agarradores se rajan a través de la pipa del metal y la vejiga neumática se utiliza para inflar. Los agarradores dan la tenencia positiva de la base.
v estos ejes son fuertes y surcados
v el diseño estandardizado permite que fabriquemos el eje en cualquier diámetro del tamaño
v el mismo diseño se puede ofrecer para que resistente encienda el eje de la capacidad
v diseño simple asegurando un servicio largo
v el diseño escalonado del estirón lo hace lo más mejor posible en el uso de la bobina
v cada agarrador ofrece un chaflán diseñado para la inserción fácil de la base
v la tolerancia dimensional del diario es muy apretada para una guarnición y una rigidez mejores durante la operación
Material:
· Pipa: Acero o aluminio
· Estirón: Acero, caucho o plástico
Tamaño disponible:
· Identificación de la base a partir del 2 " a 12 "
· Longitud hasta 6000m m (“240”)
Opción:
· Eje voladizo
· Vario tamaño del estirón (agarrador)

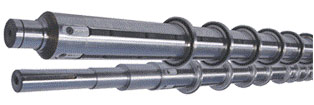

Árbol de rótula:
Un eje diseñó especialmente para que las cortadoras manejen la tensión constante en raja del múltiplo. El eje de acero bajo tiene vejigas múltiples, montadas con las cerraduras de la bola para la tenencia del carrete.
v el irse volando pequeño posible en la tensión muy baja de la tela - una solución de la anchura para el material sensible.
v por cada uno el material rajado puede deslizarse a diversa velocidad y a la misma tensión.
v cerradura de la bola con el diseño del resorte que reduce al mínimo el movimiento lateral mientras que fija y funciona.
v tensión automática que controla a través de la unión rotatoria en condiciones dinámicas por las señales de la impulsión de la máquina.
Tamaño disponible:
· 50m m, 70m m
· 3 ", 4 ", 5 ", 6 " cualquier tamaño posible
· Anchura mínima de la cerradura de la bola 24 milímetros hacia adelante
Eje que se amplía mecánico:
Externamente arrastre el tipo eje que se amplía con diseño cuneiforme hace posible para la tenencia concéntrica y permite la bobina de alta velocidad.
v el resorte pesado se solicita asegurar resbalar detrás de estirones.
v la ventaja mecánica verdadera se utiliza en la realización de la fuerza que afianza con abrazadera pesada.
v absolutamente sin necesidad de mantenimiento como ningunos componentes o lubricación de goma.
Material:
· Pipa: Diario del acero del cuerpo de acero y de aleación
· Estirones: Metal, dirigiendo los plásticos
Tamaño disponible:
· Identificación 3 de la base " a 12 " ejes, longitud hasta 3000 milímetros
Opción:
· Los números de agarradores pueden ser definen basado en requisitos del cliente
Cuchillo inferior que sostiene el eje:
Fundamental multi un eje de la vejiga con apretado-tolerancia. Organismo externo que que sostiene los yunques o los cuchillos exacto en el lugar para las operaciones que rajan.
Material:
· Cuerpo: Acero de aleación, cromo duro plateado y endurecido
· Luge: Aluminio, acero y caucho
Tamaño disponible:
· El diámetro externo del eje se extiende a partir de 50 milímetros hasta 300m m, longitud hasta 3 metros
Opción:
· Opción de conexión rotatoria de la unión para dar automático

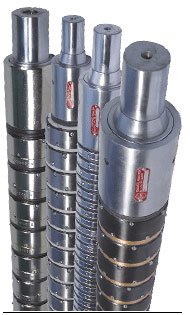

Multi eje de la vejiga:
Multi el eje de la vejiga se hace de la protuberancia de aluminio con los diarios de acero contraer-cabidos para la alta capacidad del esfuerzo de torsión. Está montado con un tubo de la PU para la longevidad.
v multi la vejiga es muy ligera y permite la dirección fácil.
v mantenimiento interno fácil y rápido.
v uno puede montar base de cualquier anchura tan pequeña como 4m m para el rebobinado de la cortadora.
Material:
· Pipa: Protuberancia normalmente de aluminio. Utilizamos las pipas de acero en caso del requisito pesado
· Estirones: Caucho, plástico y aluminio
Tamaño disponible:
· Identificación de la base: 2 " a 12 " longitudes hasta 3.000 milímetros (120 ")
Opción:
· Ataca puede ser ofrecido según llevar a cabo requisitos.
· ES DECIR cauchos, dirigiendo el plástico y el aluminio.
· Ofrecemos el cuerpo de acero de una pieza para el esfuerzo de torsión pesado.
