Este sistema utiliza una línea impresa o un remiendo continuo o cualquier patrón en la tela. El sistema mantiene la marca elegida (línea o patrón impresa) en la posición lateral exacta con independencia de la posición del borde de la tela. Este sistema es ampliamente utilizado en rajar la máquina
Introducción:
· Normalmente, el sistema de guía del Web Pneumo-Hidráulico se utiliza para cualquier bobina y
uso el desenrollar para dirigir la tela para reducir los despilfarros del material y para conseguir la alta producción para hacer salir con mano de obra mínima.
· Ahora, viendo la demanda que emergía del mercado y de pocas limitaciones del sistema de guía del Web Pneumo-Hidráulico, hemos introducido la línea completamente electrónica basada microprocesador/el sistema de guía del borde con la fotocélula retroactuamos.

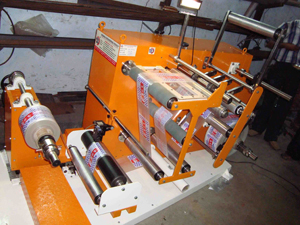

· Esto tiene especialmente uso en la máquina de Rewinder de la cortadora para rajar cualquier material como lamina, aclara o imprimió el poliester o el otro material. La fotocélula detectará el color, línea o la guía de borde según su requisito y usted conseguirán rajar uniforme.
· El motor de PMDC se utiliza para el movimiento delantero-reverso de la carretilla y se junta con el arreglo del tornillo de la bola para una exactitud mejor. La carretilla (asamblea de guía) se proporciona en el unwinder de rajar la máquina y la es dirigida por el arreglo linear del cojinete.
· En nuestra Digital del regulador dos los ajustes se proporcionan para los ajustes ligeros y oscuros del color. El modo auto/manual también se proporciona junto con el movimiento izquierdo y derecho del material. El servo centro se proporciona a través del interruptor de límite.
· La fotocélula detectará la línea o borde del material y dará por consiguiente referencia al motor para el movimiento delantero o reverso.
CARACTERÍSTICAS DEL CONTROL ELECTRÓNICO
· Coloque el sistema de control.
· Control ajustable de la pista con la exhibición de la desviación.
· La emisión del LED que detecta ofreciendo la posibilidad de funcionamiento en todo el contraste y fondos, presentando diversos tratamientos superficiales.
· Borde ultra sonic que detecta o de Op. Sys. a la detección electrónica.
· Actuador accionado del motor alto de la respuesta.
· El interruptor de proximidad previo límites automáticos del recorrido del final.
LÍNEA ELECTRÓNICA O CONTRASTE DE OPTO QUE DETECTA EL SISTEMA
· La emisión del LED que detecta ofreciendo la posibilidad de funcionamiento en todos los contrastes, con una distancia de funcionamiento del máximo de 9 milímetros entre el sensor y la tela.
· Tiempo de réplica rápido insensible a la luz ambiente.
MECANISMO TRAVIESO
· Actuador del motor de PMDC controlado con alta respuesta.
· El alto mecanismo de la respuesta de la caja de engranajes con la impulsión linear del tornillo diseñó para los movimientos lineares de la corrección.
· Instalación fácil y sistema cero del mantenimiento.
|
